Uziemienie gramofonu bez GND: Proste sposoby na pozbycie się buczenia

Buczenie gramofonu to problem, który potrafi skutecznie zepsuć przyjemność słuchania ulubionych płyt winylowych. Na szczęście, jeśli Twój gramofon nie posiada dedykowanego złącza uziemienia, istnieje kilka sprawdzonych metod, które pomogą Ci pozbyć się tego irytującego dźwięku. W tym poradniku pokażę Ci, jak krok po kroku rozwiązać ten problem, abyś mógł cieszyć się czystym i klarownym dźwiękiem swoich płyt.

Zrozumienie problemu: Brumienie i pętla masy

Czym jest brumienie i skąd się bierze?

Ten nieprzyjemny, niski dźwięk, który słyszysz z głośników, to najczęściej tzw. brumienie, czyli przydźwięk sieciowy o częstotliwości 50 Hz. Jest on generowany przez zakłócenia elektromagnetyczne pochodzące z sieci energetycznej. W systemach audio, zwłaszcza tych z gramofonami, które są bardzo wrażliwe na wszelkie zakłócenia, brumienie może być bardzo uciążliwe. Wynika ono zazwyczaj z nieprawidłowego uziemienia lub jego braku, co prowadzi do powstawania tzw. pętli masy.

Czym jest pętla masy i jak powstaje?

Pętla masy, zwana też "masą ziemną", to sytuacja, w której między różnymi elementami Twojego systemu audio powstają niewielkie różnice potencjałów elektrycznych. Dzieje się tak, gdy prąd płynie przez więcej niż jedną ścieżkę uziemienia. W przypadku gramofonu i wzmacniacza, jeśli oba urządzenia są podłączone do sieci elektrycznej, a między ich masami istnieje różnica potencjałów, powstaje właśnie taka pętla. Prąd płynący przez tę pętlę jest następnie wzmacniany razem z sygnałem audio, co objawia się jako słyszalne buczenie. To właśnie ta niewidzialna różnica potencjałów jest cichym winowajcą zakłóceń.

Czy każdy gramofon wymaga uziemienia?

Nie, nie każdy gramofon potrzebuje dodatkowego uziemienia. Nowoczesne konstrukcje, które posiadają wbudowany przedwzmacniacz gramofonowy i wyjście liniowe (lub nawet USB), często mają już zrealizowane wewnętrzne uziemienie. W takich przypadkach dodatkowe podłączenie może być nie tylko zbędne, ale wręcz szkodliwe, wprowadzając niechciane buczenie. Klasyczne gramofony, które wymagają podłączenia do zewnętrznego przedwzmacniacza gramofonowego (preamp phono) i mają wyjście oznaczone jako PHONO, zazwyczaj potrzebują osobnego przewodu uziemiającego, aby uniknąć problemów z brumieniem.

Standardowe podłączanie uziemienia

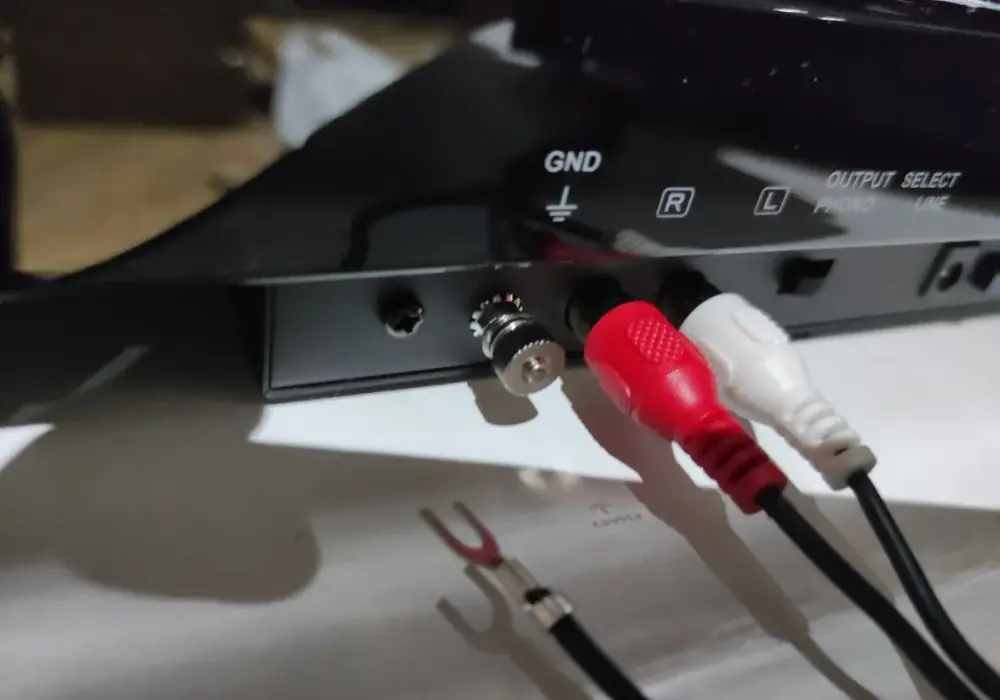

Zazwyczaj gramofon wyposażony jest w cienki, często czarny przewód zakończony dwoma "widełkami". Ten przewód ma za zadanie połączyć masę gramofonu z masą wzmacniacza lub przedwzmacniacza. Na obudowie wzmacniacza lub przedwzmacniacza powinniśmy znaleźć dedykowane złącze, często w postaci małej śruby lub terminala oznaczonego jako "GND" (Ground) lub symbolem uziemienia (trzy poziome linie opadające pionowo). To właśnie do tego miejsca należy podłączyć przewód z gramofonu.

1. Podłącz przewód uziemiający: Weź cienki przewód uziemiający z gramofonu i przykręć jego widełki do dedykowanego zacisku GND we wzmacniaczu lub przedwzmacniaczu. Upewnij się, że połączenie jest pewne i stabilne.
2. Podłącz kable sygnałowe RCA: Następnie podłącz kable sygnałowe RCA z gramofonu do wejścia PHONO we wzmacniaczu lub przedwzmacniaczu.
3. Włącz zasilanie: Dopiero po wykonaniu powyższych kroków, włącz zasilanie najpierw wzmacniacza, a następnie gramofonu. Prawidłowa kolejność podłączeń jest kluczowa dla uniknięcia zakłóceń.

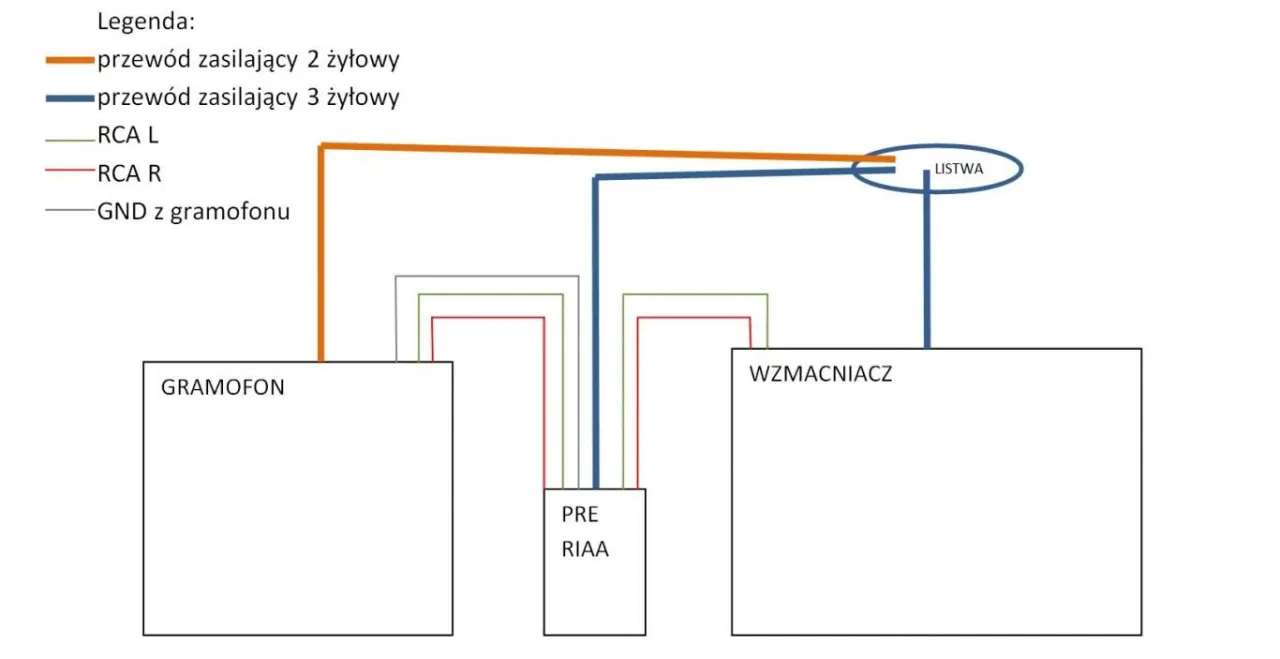

Alternatywne metody uziemienia gramofonu

Podłączenie do metalowej obudowy wzmacniacza

Jeśli Twój wzmacniacz lub przedwzmacniacz nie posiada dedykowanego zacisku GND, najpopularniejszą i najbezpieczniejszą metodą alternatywną jest podłączenie przewodu uziemiającego gramofonu do dowolnej metalowej, niemalowanej śruby na obudowie urządzenia. Znajdź na obudowie wzmacniacza, przedwzmacniacza lub amplitunera jakąś śrubę, która jest częścią metalowego chassis. Oczyść ją lekko, jeśli jest pomalowana, aby zapewnić dobry kontakt, i przykręć do niej widełki przewodu uziemiającego. To rozwiązanie zazwyczaj skutecznie eliminuje buczenie.

Podłączenie do masy gniazda RCA

Inną metodą jest wykorzystanie masy wolnego gniazda RCA. Jeśli posiadasz wolne wejście RCA (np. oznaczone jako AUX, CD, TAPE), możesz spróbować podłączyć przewód uziemiający gramofonu do zewnętrznej, metalowej części (masy) tego gniazda. Wymaga to nieco więcej precyzji, ale często jest skuteczne.

Podłączenie do minusowego terminala głośnikowego

Niektórzy użytkownicy z powodzeniem wykorzystują również minusowy (czarny) terminal głośnikowy we wzmacniaczu jako punkt uziemienia. Należy jednak zachować szczególną ostrożność podczas tej operacji, aby nie spowodować zwarcia lub uszkodzenia sprzętu. Upewnij się, że przewód jest dobrze izolowany i nie dotyka żadnych innych elementów.

Uziemienie do bolca w gniazdku elektrycznym

Metoda podłączenia przewodu uziemiającego do bolca uziemiającego w listwie zasilającej lub bezpośrednio w gniazdku elektrycznym może być bardzo skuteczna. Umożliwia ona połączenie z domową instalacją uziemiającą. Jest to jednak rozwiązanie, które wymaga absolutnej pewności co do poprawności działania instalacji elektrycznej w Twoim domu. Stare lub nieprawidłowo wykonane instalacje mogą stanowić ryzyko. Na rynku dostępne są specjalne akcesoria, takie jak przewody uziemiające (np. Melodika MDG30), które ułatwiają bezpieczne połączenie z bolcem uziemiającym.

Uziemienie do kaloryfera lub rur (metoda "ostatniej szansy")

Podłączenie do kaloryfera lub innych metalowych rur instalacji centralnego ogrzewania jest metodą, którą można rozważać w ostateczności. Historycznie było to często stosowane rozwiązanie. Jednak jego skuteczność zależy od materiału i konstrukcji instalacji połączenie z miedzianymi rurami jest zazwyczaj lepsze niż z rurami z tworzywa. Jest to metoda potencjalnie ryzykowna, która może prowadzić do uszkodzenia sprzętu lub stanowić zagrożenie dla użytkownika. Zdecydowanie odradzam tę metodę, jeśli tylko istnieją inne, bezpieczniejsze opcje.

Testowanie i diagnostyka

Jak sprawdzić, czy uziemienie działa?

Po zastosowaniu jednej z alternatywnych metod uziemienia, kluczowe jest sprawdzenie, czy problem buczenia został rozwiązany. Najprostszym sposobem jest po prostu uważne nasłuchiwanie. Włącz gramofon i posłuchaj, czy charakterystyczne buczenie jest nadal słyszalne, szczególnie w ciszy między utworami lub przy maksymalnej głośności bez odtwarzania płyty. Jeśli buczenie zniknęło lub zostało znacząco zredukowane, oznacza to, że metoda zadziałała. Warto też poeksperymentować z różnymi punktami podłączenia, jeśli pierwsza próba nie przyniosła idealnych rezultatów.

Co jeśli gramofon nie ma oddzielnego kabla uziemiającego?

Jeśli Twój gramofon nie posiada oddzielnego, cienkiego przewodu uziemiającego, najprawdopodobniej masa jest już poprowadzona wewnątrz urządzenia i zintegrowana z jednym z kanałów kabla sygnałowego RCA (zazwyczaj lewym). W takiej sytuacji próba dodania zewnętrznego uziemienia może wręcz spowodować powstanie buczenia. Jeśli mimo braku dodatkowego kabla uziemiającego słyszysz buczenie, problem może leżeć gdzie indziej.

Inne potencjalne źródła buczenia

Jeśli żadna z metod uziemienia nie przynosi oczekiwanych rezultatów, warto rozważyć inne możliwe przyczyny buczenia:

• Niska jakość lub uszkodzone kable RCA: Słabej jakości, nieekranowane lub uszkodzone kable sygnałowe mogą być źródłem zakłóceń.
• Uszkodzona wkładka gramofonowa: Problemy z samą wkładką lub jej mocowaniem mogą generować szumy.
• Bliskość innych urządzeń elektronicznych: Kable zasilające, zasilacze impulsowe lub inne urządzenia generujące pole elektromagnetyczne umieszczone zbyt blisko gramofonu lub jego okablowania mogą powodować zakłócenia.
• Usterka sprzętu: W skrajnych przypadkach problem może leżeć po stronie uszkodzonego wzmacniacza lub samego gramofonu.

Ważne uwagi dotyczące uziemienia

Dlaczego gołe metal jest kluczowe?

Podczas podłączania przewodu uziemiającego do obudowy urządzenia, niezwykle ważne jest, aby zapewnić kontakt z gołym, niemalowanym metalem. Farba, nawet cienka warstwa, działa jak izolator i uniemożliwia prawidłowe przewodzenie prądu. Dokręcenie przewodu do pomalowanej śruby lub fragmentu obudowy będzie nieskuteczne. Zawsze upewnij się, że łączysz się z czystym, metalowym podłożem.

Rola przewodu uziemiającego

Należy pamiętać, że przewód uziemiający w gramofonie pełni specyficzną rolę. Jego zadaniem jest wyłącznie wyrównywanie potencjałów masy między urządzeniami i eliminowanie pętli masy. Nie służy on do przesyłania sygnału audio ani do zasilania. Jego prawidłowe podłączenie jest kluczowe dla uzyskania czystego dźwięku.

Znaczenie jakości kabli sygnałowych

Nawet jeśli poprawnie wykonasz uziemienie, niskiej jakości lub uszkodzone kable sygnałowe RCA mogą nadal być źródłem szumów i zakłóceń. Dobrej jakości, ekranowane kable są inwestycją, która znacząco wpływa na jakość dźwięku i minimalizuje ryzyko wystąpienia problemów z zakłóceniami. Zawsze warto stosować kable renomowanych producentów.

Przeczytaj również: Jaki pręt do uziemienia wybrać, aby uniknąć problemów z instalacją?

Kluczowe wnioski i dalsze kroki w walce z brumieniem gramofonu

Mam nadzieję, że ten poradnik rozwiał Twoje wątpliwości dotyczące uziemienia gramofonu i pokazał, że nawet bez dedykowanego złącza można skutecznie pozbyć się irytującego buczenia. Pamiętaj, że czysty dźwięk Twoich płyt winylowych jest w zasięgu ręki, a opisane metody często okazują się prostsze w implementacji, niż mogłoby się wydawać.

• Najskuteczniejszą i najbezpieczniejszą metodą alternatywną jest podłączenie przewodu uziemiającego do gołego metalu na obudowie wzmacniacza lub przedwzmacniacza.
• Zawsze upewnij się, że instalacja elektryczna w Twoim domu jest w dobrym stanie, jeśli rozważasz podłączenie do gniazdka elektrycznego lub innych elementów instalacji.
• Jeśli Twój gramofon nie ma oddzielnego kabla uziemiającego, prawdopodobnie masa jest już zintegrowana z kablem sygnałowym RCA w takim przypadku nie próbuj dodawać zewnętrznego uziemienia.

Z mojego doświadczenia wynika, że cierpliwość i metodyczne podejście są kluczem do rozwiązania problemów z zakłóceniami. Czasem trzeba wypróbować kilka różnych metod, zanim znajdzie się tę idealną dla swojego zestawu. Nie zniechęcaj się, jeśli pierwsze próby nie przyniosą natychmiastowego efektu satysfakcja z uzyskania czystego dźwięku jest ogromna.

A jakie są Twoje doświadczenia z uziemianiem gramofonu? Która z opisanych metod okazała się najskuteczniejsza w Twoim przypadku? Podziel się swoimi spostrzeżeniami w komentarzach poniżej!
