Bezpiecznik do akumulatora 100Ah: Jak dobrać idealny?

Dobór odpowiedniego bezpiecznika do akumulatora 100Ah to kluczowy element każdej instalacji elektrycznej, od którego zależy bezpieczeństwo Twojego sprzętu, a nawet całego pojazdu czy kampera. W tym artykule wyjaśnię Ci, dlaczego ten niepozorny element jest tak ważny i jak precyzyjnie dobrać jego wartość, aby zapewnić maksymalną ochronę i spokój ducha. Poznasz praktyczne wskazówki, które pomogą Ci uniknąć kosztownych błędów.

Dlaczego jeden mały element decyduje o bezpieczeństwie całej instalacji?

Bezpiecznik w instalacji elektrycznej z akumulatorem pełni rolę strażnika. Jego podstawowym zadaniem jest ochrona całego układu przed skutkami nagłych i niebezpiecznych zjawisk, takich jak zwarcie czy przeciążenie. Kiedy prąd płynący w obwodzie przekroczy bezpieczną wartość, wewnętrzny element bezpiecznika (najczęściej drucik lub specjalny stop) przepala się, natychmiast przerywając przepływ prądu. Dzięki temu zapobiega się przegrzewaniu przewodów, uszkodzeniu wrażliwych urządzeń, a co najważniejsze minimalizuje ryzyko pożaru.

Warto pamiętać, że akumulatory o pojemności 100Ah, zwłaszcza te kwasowo-ołowiowe, AGM czy żelowe, są w stanie w ułamku sekundy wygenerować prąd zwarciowy o wartości przekraczającej nawet 1000 amperów. To ogromna siła, która bez odpowiedniego zabezpieczenia może spowodować błyskawiczne uszkodzenie instalacji, a nawet eksplozję akumulatora. Dlatego też dobór bezpiecznika o właściwej wartości prądowej i odpowiedniej zdolności przerywania jest absolutnie krytyczny.

Rola bezpiecznika: więcej niż tylko ochrona sprzętu

Kluczową funkcją bezpiecznika jest zapewnienie integralności całej instalacji elektrycznej. Działa on jak automatyczny wyłącznik awaryjny, który w momencie wykrycia niebezpiecznego wzrostu natężenia prądu, błyskawicznie odcina zasilanie. Zapobiega to nie tylko kosztownym naprawom uszkodzonego sprzętu, ale przede wszystkim chroni przed najbardziej niebezpiecznymi konsekwencjami, takimi jak przegrzanie izolacji przewodów, które może doprowadzić do zapłonu i rozprzestrzenienia się ognia. Bezpiecznik jest więc pierwszą i najważniejszą linią obrony przed niekontrolowanymi zdarzeniami w układzie elektrycznym.

Co grozi instalacji bez odpowiedniego zabezpieczenia? Scenariusze, których chcesz uniknąć

• Przegrzewanie się przewodów i izolacji: Zbyt wysoki prąd przepływający przez przewody o niewystarczającym przekroju powoduje ich nagrzewanie. Może to prowadzić do stopienia izolacji, zwarcia i w konsekwencji do pożaru.
• Uszkodzenie urządzeń: Nagłe skoki napięcia lub przepływ prądu o niekontrolowanej wartości mogą trwale uszkodzić elektronikę podłączonych urządzeń, takich jak przetwornice, lodówki czy systemy ładowania.
• Pożar instalacji: Jest to najpoważniejsze ryzyko. Przegrzane przewody, uszkodzone komponenty lub bezpośrednie zwarcie w akumulatorze mogą stać się źródłem ognia, stanowiąc zagrożenie dla życia i mienia.
• Uszkodzenie akumulatora: W skrajnych przypadkach, zwłaszcza przy zwarciu, sam akumulator może ulec uszkodzeniu, wydzielając szkodliwe gazy lub nawet eksplodując.

To nie pojemność akumulatora jest kluczem! Od czego zależy dobór bezpiecznika?

Często popełnianym błędem jest zakładanie, że wartość bezpiecznika powinna być jakoś bezpośrednio powiązana z pojemnością akumulatora, na przykład 100Ah. Nic bardziej mylnego. Pojemność akumulatora określa, jak długo może on dostarczać prąd, ale nie jak duży prąd jest w stanie chwilowo oddać lub jak duży pobór mocy jest planowany z jego pomocą. Kluczowe dla doboru bezpiecznika są dwa inne parametry: maksymalny ciągły pobór prądu przez podłączone urządzenia, a przede wszystkim przekrój (grubość) zastosowanych przewodów. To właśnie przewód musi być w stanie bezpiecznie przenieść prąd, na który dobrano bezpiecznik, zanim ten ostatni zadziała.

Główny winowajca: Moc Twojej przetwornicy i innych urządzeń

Największym obciążeniem w większości instalacji DC, zwłaszcza tych mobilnych, jest zazwyczaj przetwornica napięcia, która zamienia prąd stały 12V (lub 24V) na prąd zmienny 230V. Moc tej przetwornicy jest głównym czynnikiem determinującym, jakiego bezpiecznika potrzebujesz. Aby obliczyć maksymalny prąd, jaki przetwornica może pobrać z akumulatora, stosujemy prosty wzór:

Moc przetwornicy (W) / Napięcie akumulatora (V) = Maksymalny prąd (A)

Pamiętaj, że ten wzór daje nam wartość prądu pobieranego przy pełnym obciążeniu przetwornicy. W praktyce, dla zapewnienia niezawodności i uniknięcia niepotrzebnego wyzwalania bezpiecznika, zawsze dodajemy pewien margines bezpieczeństwa.

Cichy bohater: Dlaczego grubość kabla jest równie ważna co amperaż?

Bezpiecznik jest przede wszystkim ochroną dla kabla. Wyobraź sobie, że masz zainstalowany bezpiecznik o wartości 150A, ale przewody mają przekrój zaledwie 10mm². W przypadku zwarcia, prąd może chwilowo osiągnąć bardzo wysokie wartości. Bezpiecznik 150A zadziała dopiero, gdy prąd przekroczy tę wartość. Jednak przewód 10mm² nie jest w stanie bezpiecznie przewodzić tak dużego prądu. Zacznie się przegrzewać, topić, a nawet może się zapalić, zanim bezpiecznik zdąży zadziałać. Dlatego tak ważne jest, aby dobór bezpiecznika był zawsze skorelowany z grubością kabla. Dla prądów rzędu 100A-150A w instalacjach 12V, stosuje się zazwyczaj przewody o przekroju 35mm² lub nawet 50mm², które są w stanie bezpiecznie przenieść takie obciążenia.

Napięcie systemu (12V vs 24V) a wartość bezpiecznika

Napięcie systemu ma znaczący wpływ na wartość wymaganego bezpiecznika przy tej samej mocy pobieranej przez urządzenia. Weźmy pod uwagę przykład przetwornicy o mocy 1000W. W systemie 12V, obliczeniowy prąd maksymalny wynosi około 83A (1000W / 12V). Natomiast w systemie 24V, ten sam prąd wynosiłby już tylko 42A (1000W / 24V). Oznacza to, że dla tej samej mocy, w instalacji 24V możemy zastosować bezpiecznik o niższej wartości prądowej, co często pozwala na użycie cieńszych (i tańszych) przewodów. Zawsze jednak należy uwzględnić margines bezpieczeństwa.

Oblicz idealną wartość bezpiecznika: praktyczny poradnik krok po kroku

Teraz, gdy już wiesz, od czego zależy dobór bezpiecznika, przejdźmy do praktycznych obliczeń. Poniższy przewodnik krok po kroku pomoże Ci samodzielnie określić optymalną wartość zabezpieczenia dla Twojej instalacji z akumulatorem 100Ah.

Krok 1: Określ maksymalne obciążenie prądowe Twojej instalacji

Pierwszym i najważniejszym krokiem jest zidentyfikowanie, jakie urządzenia będą podłączone do akumulatora i jakie jest ich maksymalne zapotrzebowanie na prąd. Skup się przede wszystkim na urządzeniu o największej mocy, którym najczęściej jest przetwornica napięcia. Jeśli planujesz równoczesne działanie kilku urządzeń, zsumuj ich moce. Pamiętaj jednak, że w praktyce rzadko kiedy wszystkie urządzenia pracują na pełnej mocy jednocześnie. Warto jednak bazować na mocy największego odbiornika, aby zapewnić bezpieczeństwo w najbardziej wymagających scenariuszach.

Krok 2: Zastosuj prosty wzór do obliczenia prądu znamionowego

Gdy już znasz maksymalną moc urządzenia (lub sumę mocy urządzeń pracujących jednocześnie), możesz obliczyć teoretyczny maksymalny prąd, jaki będzie pobierany z akumulatora. Użyj do tego następującego wzoru:

Moc urządzenia (W) / Napięcie akumulatora (V) = Maksymalny prąd (A)

Gdzie: * Moc urządzenia (W) to maksymalna moc pobierana przez Twoje urządzenie w watach (np. moc przetwornicy). * Napięcie akumulatora (V) to napięcie nominalne Twojego systemu (najczęściej 12V lub 24V). * Maksymalny prąd (A) to teoretyczna wartość prądu, którą obliczasz w amperach.

Krok 3: Dodaj margines bezpieczeństwa: dlaczego 25% to złoty standard?

Obliczona wartość prądu znamionowego jest teoretycznym maksimum. Jednak urządzenia, zwłaszcza przetwornice, mogą podczas rozruchu lub pracy generować chwilowe, krótkotrwałe impulsy prądowe, które są wyższe niż prąd znamionowy. Aby zapobiec niepotrzebnemu wyzwalaniu bezpiecznika w takich sytuacjach, zaleca się dodanie marginesu bezpieczeństwa. Najczęściej stosowanym i rekomendowanym marginesem jest 25% obliczonej wartości prądu. Pomnożenie wyniku z poprzedniego kroku przez 1.25 (co odpowiada dodaniu 25%) da Ci bezpieczną wartość, na którą powinieneś dobrać bezpiecznik. Pamiętaj, aby na końcu zaokrąglić wynik w górę do najbliższego dostępnego nominału bezpiecznika.

Przykładowe obliczenia dla popularnych scenariuszy:

Aby lepiej zilustrować proces doboru bezpiecznika, przedstawiam kilka praktycznych przykładów obliczeń dla typowych zastosowań z akumulatorem 100Ah.

Bezpiecznik dla przetwornicy 1000W w systemie 12V

Załóżmy, że posiadasz przetwornicę o mocy 1000W i pracujesz w systemie 12V. 1. Obliczamy maksymalny prąd: 1000W / 12V ≈ 83.3A. 2. Dodajemy 25% marginesu bezpieczeństwa: 83.3A * 1.25 ≈ 104.1A. 3. Na podstawie tego wyniku, powinniśmy wybrać bezpiecznik o wartości nieco wyższej niż 104.1A. Dostępne nominały to często 100A, 125A, 150A. W tym przypadku, bezpiecznik 100A może być na granicy zadziałania przy chwilowych obciążeniach, dlatego bezpieczniejszym wyborem będzie bezpiecznik 125A. Należy jednak upewnić się, że przewody w instalacji mają odpowiedni przekrój dla prądu 125A (np. 35mm² lub 50mm²).

Bezpiecznik dla zestawu o łącznej mocy 1500W w systemie 12V

Jeśli Twoje urządzenia generują łącznie 1500W mocy i działają w systemie 12V: 1. Obliczamy maksymalny prąd: 1500W / 12V = 125A. 2. Dodajemy 25% marginesu bezpieczeństwa: 125A * 1.25 = 156.25A. 3. W tym przypadku, najbliższym dostępnym wyższym nominałem bezpiecznika jest zazwyczaj 150A lub 200A. Wybór między nimi zależy od dokładnego przekroju przewodów. Jeśli przewody są odpowiednio grube (np. 50mm² lub większe), bezpiecznik 150A może być wystarczający. Jednak dla pewności i ochrony przewodów, często bezpieczniej jest zastosować bezpiecznik 200A, pod warunkiem, że instalacja jest przygotowana na takie obciążenie.

ANL, MEGA, a może MIDI? Jaki typ bezpiecznika wybrać do akumulatora 100Ah?

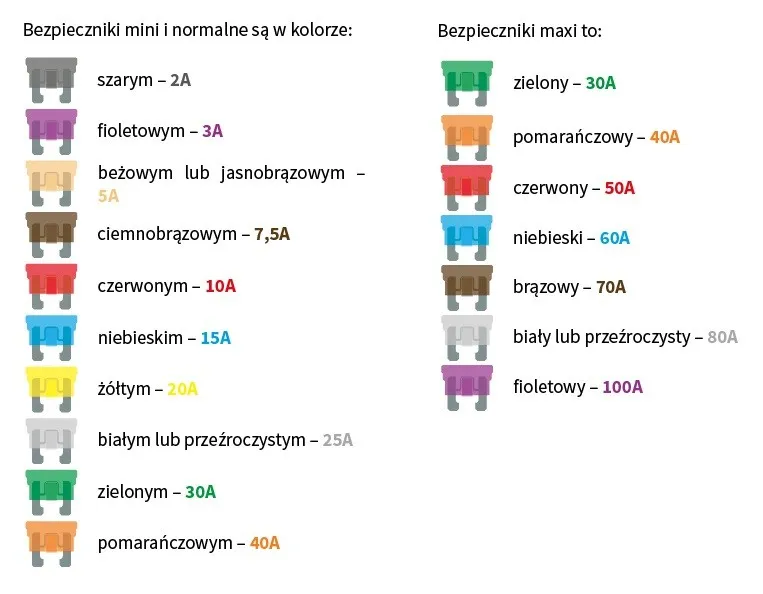

Wybór odpowiedniego typu bezpiecznika jest równie ważny, jak dobranie jego wartości prądowej. Różne typy bezpieczników mają swoje specyficzne zastosowania, budowę i zakresy prądowe. Oto przegląd najpopularniejszych opcji stosowanych w instalacjach DC z akumulatorami 100Ah.

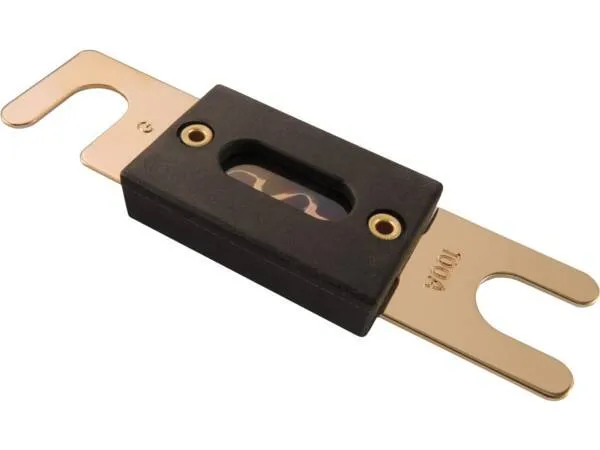

Bezpieczniki ANL: Najpopularniejszy i uniwersalny wybór

Bezpieczniki ANL są zdecydowanie najczęściej wybieranym rozwiązaniem w instalacjach prądu stałego, szczególnie w pojazdach kempingowych, łodziach i systemach off-grid. Charakteryzują się one szerokim zakresem dostępnych wartości prądowych, od 30A aż do 500A, co czyni je uniwersalnymi. Są to bezpieczniki przykręcane, co zapewnia solidne i pewne połączenie. Ich konstrukcja jest solidna, a sama wymiana jest stosunkowo prosta. Dla większości zastosowań z akumulatorem 100Ah, gdzie pobór prądu nie przekracza kilkuset amperów, bezpieczniki ANL są idealnym i sprawdzonym wyborem.

Bezpieczniki MEGA: Kiedy potrzebujesz zabezpieczenia dla "wagi ciężkiej"?

Bezpieczniki MEGA są konstrukcją bardzo podobną do ANL, również są przykręcane i oferują wysoką zdolność przerywania prądu. Ich główna różnica polega na tym, że są przeznaczone do obsługi jeszcze wyższych natężeń prądu, często przekraczających 250A, a nawet sięgających 500A i więcej. Znajdują zastosowanie w profesjonalnych, bardzo mocnych instalacjach, gdzie wymagane jest zabezpieczenie urządzeń o ekstremalnym poborze mocy. W typowych zastosowaniach z akumulatorem 100Ah, bezpieczniki MEGA są rzadziej stosowane, chyba że instalacja jest wyjątkowo rozbudowana i obciążona.

Bezpieczniki MIDI: Kompaktowe rozwiązanie do mniejszych obciążeń

Bezpieczniki MIDI to mniejsza i bardziej kompaktowa alternatywa dla bezpieczników ANL. Są one często stosowane w aplikacjach, gdzie przestrzeń jest ograniczona. Ich zakres prądowy zazwyczaj kończy się na wartościach rzędu 150A-200A, co czyni je odpowiednimi do zabezpieczania mniej obciążonych obwodów lub mniejszych przetwornic. Choć są mniejsze, nadal zapewniają skuteczną ochronę, pod warunkiem dobrania odpowiedniej wartości prądowej i upewnienia się, że ich zdolność przerywania jest wystarczająca dla danego zastosowania.

Kluczowe zasady montażu bezpiecznika i jego prawidłowa instalacja

Samo obliczenie właściwej wartości bezpiecznika to dopiero połowa sukcesu. Równie ważne jest jego prawidłowe i bezpieczne zainstalowanie w układzie. Niewłaściwy montaż może zniweczyć wszystkie nasze starania i narazić instalację na niebezpieczeństwo. Oto kluczowe zasady, których należy przestrzegać.

Zasada "20 centymetrów": Dlaczego odległość od klemy ma fundamentalne znaczenie?

Najważniejsza zasada montażu bezpiecznika mówi, że powinien on być umieszczony jak najbliżej dodatniego bieguna akumulatora. Zgodnie z dobrymi praktykami i normami, odległość ta nie powinna przekraczać 20-30 centymetrów. Dlaczego jest to tak istotne? Bezpiecznik chroni przede wszystkim przewód, który znajduje się za nim. Jeśli zamontujemy go zbyt daleko od źródła zasilania (akumulatora), to długi odcinek kabla między akumulatorem a bezpiecznikiem pozostaje niezabezpieczony. W przypadku zwarcia na tym odcinku, prąd przepłynie przez cały, niechroniony fragment kabla, powodując jego ekstremalne nagrzewanie, topienie, a nawet zapłon, zanim bezpiecznik (znajdujący się dalej) zareaguje.

Prawidłowe połączenie: Jak uniknąć spadków napięcia i przegrzewania się styków?

Solidne, czyste i mocne połączenia są fundamentem każdej bezpiecznej instalacji elektrycznej. Dotyczy to zarówno połączenia kabla z biegunem akumulatora, jak i połączenia kabla z oprawką bezpiecznika oraz oprawki z bezpiecznikiem. Używaj odpowiednich końcówek kablowych (np. oczkowych), które są zaciśnięte profesjonalną prasą. Upewnij się, że wszystkie połączenia są dokręcone z odpowiednim momentem. Słabe styki mogą prowadzić do niebezpiecznych spadków napięcia, które obniżają efektywność pracy urządzeń, a także do lokalnego przegrzewania się punktów połączeń, co jest kolejnym potencjalnym źródłem pożaru.

Oprawka bezpiecznika: jak wybrać solidną i bezpieczną?

Oprawka bezpiecznika jest równie ważnym elementem jak sam bezpiecznik. Musi być ona dopasowana do typu bezpiecznika (ANL, MEGA, MIDI) i jego wartości prądowej. Wybieraj oprawki wykonane z wysokiej jakości materiałów, odpornych na wibracje, wilgoć i zmiany temperatury. Upewnij się, że punkty styku w oprawce są solidne i zapewniają dobre połączenie z blaszkami bezpiecznika. Tanie, źle wykonane oprawki mogą prowadzić do problemów z przepływem prądu, przegrzewania się, a nawet do awarii całego zabezpieczenia.

Najczęstsze błędy przy doborze bezpiecznika i jak ich unikać

Pomimo najlepszych chęci, podczas samodzielnego montażu instalacji elektrycznych zdarzają się błędy. Niektóre z nich, szczególnie te dotyczące doboru i montażu bezpieczników, mogą mieć bardzo poważne konsekwencje. Oto najczęściej popełniane pomyłki i wskazówki, jak ich unikać.

Błąd #1: Bezpiecznik "na zapas", czyli dlaczego większy nie znaczy lepszy

Jednym z najpoważniejszych błędów jest stosowanie bezpiecznika o zbyt wysokiej wartości prądowej, "na zapas". Często wynika to z przekonania, że większy bezpiecznik jest bezpieczniejszy, bo "na pewno się nie przepali". Nic bardziej mylnego. Bezpiecznik ma za zadanie zadziałać przy określonym progu prądowym. Jeśli jest on zbyt wysoki w stosunku do potrzeb instalacji lub grubości kabli, bezpiecznik nie spełni swojej roli. W przypadku przeciążenia lub zwarcia, prąd zacznie płynąć przez przewody, które nie są przystosowane do tak dużego natężenia. Doprowadzi to do ich przegrzewania, uszkodzenia izolacji, a w skrajnych przypadkach do pożaru, zanim jakikolwiek bezpiecznik zareaguje.

Błąd #2: Ignorowanie przekroju przewodów: prosta droga do pożaru

Jak już wielokrotnie podkreślałem, bezpieczeństwo instalacji zależy od synergii między bezpiecznikiem a grubością przewodów. Błędem jest dobranie bezpiecznika idealnie do mocy urządzenia, ale zignorowanie faktu, że przewody są zbyt cienkie. Przewód o małym przekroju ma ograniczoną zdolność do przewodzenia prądu. Jeśli bezpiecznik jest dobrany do wyższego prądu, niż przewód jest w stanie bezpiecznie przenieść, to właśnie przewód stanie się najsłabszym ogniwem. W sytuacji awaryjnej zacznie się on przegrzewać i topić, co jest bezpośrednią przyczyną wielu pożarów instalacji elektrycznych.

Błąd #3: Montaż bezpiecznika w złym miejscu na kablu

Kolejnym krytycznym błędem jest montaż bezpiecznika w niewłaściwym miejscu. Jak wspomniano wcześniej, zasada "20 centymetrów" od bieguna akumulatora jest kluczowa. Umieszczenie bezpiecznika daleko od źródła zasilania pozostawia długi odcinek kabla niezabezpieczony. W przypadku zwarcia na tym odcinku, może dojść do przepływu prądu o bardzo wysokiej wartości przez ten niezabezpieczony fragment, prowadząc do jego przegrzania, uszkodzenia izolacji, a nawet zapłonu. Bezpiecznik musi być zawsze jak najbliżej punktu, z którego pobierany jest prąd.

Przeczytaj również: Jak otworzyć skrzynkę z bezpiecznikami bez ryzyka uszkodzeń

Podsumowanie: Twoje kroki do bezpiecznej instalacji

Dobór odpowiedniego bezpiecznika do akumulatora 100Ah wcale nie jest tak skomplikowany, jak mogłoby się wydawać. Kluczem jest zrozumienie, że liczy się nie pojemność baterii, a moc urządzeń i przekrój przewodów, a precyzyjne obliczenia z uwzględnieniem marginesu bezpieczeństwa zapewnią ochronę przed zwarciem i przegrzaniem. Teraz wiesz, jak to zrobić skutecznie i bezpiecznie.

• Bezpiecznik dobieraj na podstawie mocy urządzeń (głównie przetwornicy) i grubości kabli, a nie pojemności akumulatora.
• Stosuj wzór: Moc (W) / Napięcie (V) + 25% marginesu bezpieczeństwa, zaokrąglając w górę.
• Montuj bezpiecznik jak najbliżej akumulatora (max. 20-30 cm od plusa), aby chronić przewód.
• Wybieraj sprawdzone typy bezpieczników jak ANL, dopasowane do Twoich potrzeb prądowych.

Z mojego doświadczenia wynika, że wielu użytkowników bagatelizuje znaczenie przekroju przewodów, skupiając się wyłącznie na wartości bezpiecznika. Pamiętaj jednak, że to właśnie kabel jest często najsłabszym ogniwem i to on potrzebuje ochrony. Dlatego zawsze dobieraj bezpiecznik proporcjonalnie do grubości instalacji, a będziesz miał pewność, że Twoja instalacja jest naprawdę bezpieczna.

A jakie są Twoje doświadczenia z doborem bezpieczników w instalacjach DC? Czy stosujesz jakieś własne metody obliczeń lub masz swoje ulubione typy zabezpieczeń? Podziel się swoją wiedzą w komentarzach!
