Jak zmierzyć opór uziemienia jest kluczowym pytaniem dla każdego, kto zajmuje się instalacjami elektrycznymi. Pomiar oporu uziemienia jest niezbędny dla zapewnienia bezpieczeństwa i prawidłowego funkcjonowania systemów elektrycznych. Aby przeprowadzić te pomiary, potrzebne są odpowiednie narzędzia i metody, które gwarantują dokładność oraz bezpieczeństwo. W artykule omówimy dwie główne metody pomiaru: metodę 3-przewodową i metodę 4-przewodową, a także kluczowe zasady bezpieczeństwa, które należy przestrzegać podczas pomiarów.
Właściwe przygotowanie i zrozumienie tych metod pomoże uniknąć potencjalnych zagrożeń, takich jak porażenie prądem. Ponadto, regularne sprawdzanie wartości oporu uziemienia jest istotne, aby zapewnić bezpieczeństwo instalacji elektrycznych. W dalszej części artykułu znajdziesz szczegółowe informacje na temat narzędzi, które są niezbędne do pomiaru oraz wskazówki dotyczące interpretacji wyników.
Najważniejsze informacje:
- Pomiar oporu uziemienia jest kluczowy dla bezpieczeństwa instalacji elektrycznych.
- Istnieją dwie główne metody pomiaru: 3-przewodowa i 4-przewodowa.
- Metoda 3-przewodowa jest prostsza, ale mniej dokładna niż metoda 4-przewodowa.
- Ważne jest, aby używać odpowiednich narzędzi, takich jak omiometr lub multimetr.
- Akceptowalna wartość oporu uziemienia nie powinna przekraczać 4 omów.
- Regularne sprawdzanie oporu uziemienia pomaga uniknąć zagrożeń związanych z instalacjami elektrycznymi.
Jak zmierzyć opór uziemienia: Praktyczne metody pomiaru
Pomiar oporu uziemienia jest kluczowym elementem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Aby skutecznie zmierzyć opór uziemienia, należy zastosować odpowiednie metody, które gwarantują dokładność wyników. Dwie najpopularniejsze metody to metoda 3-przewodowa oraz metoda 4-przewodowa. Każda z nich ma swoje zalety i wady, które warto rozważyć przed przystąpieniem do pomiaru. W tym rozdziale przedstawimy ogólny przegląd tych metod oraz ich znaczenie w kontekście pomiaru oporu uziemienia.
Dokładne pomiary są niezbędne, aby uniknąć potencjalnych zagrożeń, takich jak porażenie prądem. Właściwe zrozumienie metod pomiarowych pozwala na efektywne i bezpieczne przeprowadzanie pomiarów. W dalszej części artykułu szczegółowo omówimy każdą z metod, aby ułatwić ich zastosowanie w praktyce.
Metoda 3-przewodowa: Prosta i efektywna technika pomiaru
Metoda 3-przewodowa, znana również jako metoda spadku potencjału, wykorzystuje trzy elektrody do pomiaru oporu uziemienia. Główna elektroda (A) jest umieszczona w punkcie pomiarowym, podczas gdy dwie pomocnicze elektrody (B i C) są rozmieszczone w odpowiednich odległościach. Pomiar polega na zmierzeniu wartości rezystancji między elektrodami A i B oraz A i C, a następnie obliczeniu rezystancji uziemienia za pomocą wzoru: R_A = (R_{AB} + R_{AC} - R_{BC}) / 2. Ta metoda jest popularna ze względu na swoją prostotę i dostępność sprzętu.
Jednak metoda 3-przewodowa ma swoje ograniczenia. Może być mniej dokładna w przypadku instalacji o niskiej rezystancji, ponieważ wpływ na wynik mają również przewody łączące elektrody. Aby uniknąć błędów, ważne jest, aby przewody były w dobrym stanie technicznym, a ich długość była minimalizowana. Ponadto, należy unikać pomiarów w czasie burzy lub w pobliżu innych źródeł energii, które mogą zakłócać wyniki.
| Metoda | Zalety | Wady |
|---|---|---|
| 3-przewodowa | Prosta w użyciu, dostępna sprzętowo | Mniej dokładna w niskiej rezystancji, wpływ przewodów |
| 4-przewodowa | Wysoka dokładność, eliminuje wpływ przewodów | Droższa, wymaga więcej sprzętu |
Metoda 4-przewodowa: Wyższa precyzja w pomiarach

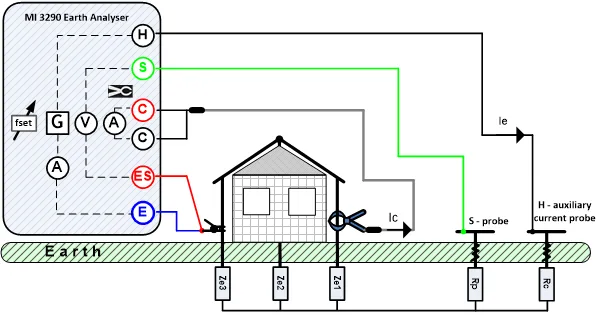

Metoda 4-przewodowa, znana także jako metoda czteropunktowa, jest jedną z najbardziej precyzyjnych technik pomiaru oporu uziemienia. W tej metodzie wykorzystuje się cztery elektrody: dwie do pomiaru prądu oraz dwie do pomiaru napięcia. Podczas pomiaru prąd przepływa przez elektrody pomiarowe, a napięcie jest mierzone na innych elektrodach, co pozwala na dokładne określenie rezystancji. Dzięki temu metoda ta eliminuje wpływ rezystancji przewodów na wyniki, co czyni ją bardziej wiarygodną.
Jedną z głównych zalet metody 4-przewodowej jest jej wysoka dokładność, szczególnie w instalacjach wymagających precyzyjnych pomiarów. Dzięki eliminacji wpływu przewodów, wyniki są znacznie bardziej stabilne i mniej podatne na zakłócenia. Warto także zauważyć, że ta metoda jest szczególnie zalecana w sytuacjach, gdzie jak zmierzyć rezystancję uziemienia w instalacji elektrycznej jest kluczowe dla bezpieczeństwa, na przykład w dużych obiektach przemysłowych lub w systemach ochrony przed porażeniem prądem.
Omiometr i multimetr: Jak je wykorzystać w pomiarach
Omiometr i multimetr to podstawowe narzędzia, które są niezbędne do pomiaru oporu uziemienia. Omiometr służy do bezpośredniego pomiaru rezystancji, co czyni go idealnym do prostych zadań. Z kolei multimetr, który łączy w sobie funkcje różnych mierników, umożliwia pomiar rezystancji, napięcia oraz prądu. Oba narzędzia są łatwe w użyciu i dostępne na rynku, co sprawia, że są popularnym wyborem wśród elektryków oraz techników.
Aby przeprowadzić pomiar oporu uziemienia za pomocą omiometru lub multimetru, należy najpierw podłączyć przewody pomiarowe do odpowiednich gniazd w urządzeniu. Następnie, elektrody powinny być umieszczone w gruncie w odpowiednich miejscach, zgodnie z wybraną metodą pomiaru. W przypadku multimetru, należy ustawić go na tryb pomiaru rezystancji, a następnie odczytać wynik na wyświetlaczu. Upewnij się, że przewody są w dobrym stanie technicznym, aby zapewnić dokładność pomiaru.
Specjalistyczne mierniki rezystancji: Kiedy warto je stosować

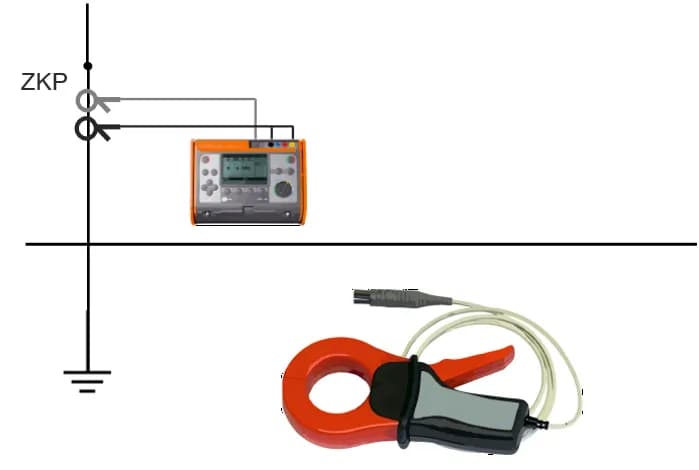

Specjalistyczne mierniki rezystancji uziemienia to narzędzia, które oferują wyższą precyzję i funkcje, które są nieosiągalne dla standardowych mierników. Są one zaprojektowane do pomiarów w trudnych warunkach i w sytuacjach, gdzie dokładność jest kluczowa. Dzięki zaawansowanej technologii, te urządzenia mogą eliminować wpływ zakłóceń zewnętrznych, co czyni je idealnymi do profesjonalnych zastosowań.
Przykładami specjalistycznych mierników są modele takie jak Megger MIT525 oraz Fluke 1625. Oba urządzenia oferują funkcje, takie jak automatyczne testy, które ułatwiają pomiar oraz zapewniają dokładne wyniki. Warto zainwestować w te mierniki, gdy konieczne jest przeprowadzenie szczegółowych analiz lub w przypadku pomiarów w instalacjach o wysokim ryzyku, gdzie jak zmierzyć rezystancję uziemienia w instalacji elektrycznej jest kluczowe dla bezpieczeństwa.
| Model | Funkcje | Cena |
|---|---|---|
| Megger MIT525 | Automatyczne testy, pomiar rezystancji, pamięć wyników | około 3000 PLN |
| Fluke 1625 | Pomiar w trudnych warunkach, automatyczne testy, wytrzymała obudowa | około 4000 PLN |
Bezpieczeństwo podczas pomiaru oporu uziemienia: Kluczowe zasady
Bezpieczeństwo podczas pomiaru oporu uziemienia jest niezwykle ważne, aby uniknąć wypadków i zagrożeń związanych z elektrycznością. Przed przystąpieniem do pomiarów, należy upewnić się, że miejsce pracy jest odpowiednio przygotowane, a wszystkie narzędzia są sprawne. Właściwe przygotowanie oraz przestrzeganie zasad bezpieczeństwa pozwala na skuteczne i bezpieczne wykonanie pomiarów, co jest kluczowe dla ochrony zarówno osób, jak i urządzeń.
Jednym z podstawowych kroków jest ocena warunków otoczenia. Należy unikać pomiarów w czasie burzy lub w pobliżu źródeł zakłóceń elektrycznych, które mogą wpłynąć na wyniki. Ważne jest także, aby upewnić się, że przewody pomiarowe są w dobrym stanie technicznym, a elektrody są odpowiednio przygotowane, np. wypolerowane, aby zminimalizować rezystancję styku. Regularne sprawdzanie narzędzi i ich konserwacja są kluczowe dla zapewnienia bezpieczeństwa i dokładności pomiarów.
Innym istotnym aspektem jest odpowiednie oznakowanie miejsca pracy oraz informowanie innych osób o przeprowadzanych pomiarach. Warto także korzystać z odzieży ochronnej, takiej jak rękawice czy okulary, aby zminimalizować ryzyko kontaktu z prądem. Przestrzeganie tych zasad pomoże w zapewnieniu bezpieczeństwa podczas pomiarów.
Przygotowanie miejsca pracy: Jak zapewnić bezpieczeństwo
Odpowiednie przygotowanie miejsca pracy jest kluczowe dla bezpieczeństwa podczas pomiarów oporu uziemienia. Należy upewnić się, że teren jest suchy i wolny od przeszkód, które mogą stanowić zagrożenie. Dobrze jest również wyznaczyć strefę roboczą, aby zminimalizować ryzyko przypadkowego kontaktu z osobami postronnymi lub zwierzętami.
Ważnym krokiem jest również sprawdzenie, czy w pobliżu nie znajdują się źródła energii elektrycznej, które mogą wpłynąć na pomiar. Przed rozpoczęciem pracy warto zorganizować wszystkie niezbędne narzędzia w jednym miejscu, aby uniknąć zbędnego przemieszczania się, co mogłoby zwiększyć ryzyko wypadku. Dobrze przygotowane miejsce pracy pozwala na skupienie się na pomiarach i zwiększa bezpieczeństwo całego procesu.
Wskazówki dotyczące obsługi narzędzi: Unikaj niebezpieczeństw
Bezpieczne posługiwanie się narzędziami pomiarowymi jest kluczowe dla uniknięcia wypadków podczas pomiaru oporu uziemienia. Przede wszystkim, należy zawsze trzymać narzędzia w suchym miejscu, aby zapobiec zwarciom elektrycznym. Upewnij się, że przewody pomiarowe są w dobrym stanie, bez widocznych uszkodzeń, a końcówki są czyste i dobrze przylegają do elektrod. Zawsze stosuj się do instrukcji producenta i nie próbuj modyfikować narzędzi, co może prowadzić do niebezpieczeństwa.
Ważne jest także, aby unikać pracy w pobliżu źródeł zakłóceń elektrycznych, które mogą wpływać na dokładność pomiarów. Pamiętaj, aby nigdy nie łączyć narzędzi z zasilaniem, gdy wykonujesz pomiary, oraz zawsze odłączać sprzęt po zakończeniu pracy. Typowe błędy, których należy unikać, to pomiar w nieodpowiednich warunkach atmosferycznych, takich jak deszcz czy silny wiatr, oraz używanie narzędzi, które nie są przeznaczone do danego zastosowania.
Jak interpretować wyniki pomiarów: Co oznaczają wartości oporu
Interpretacja wyników pomiarów oporu uziemienia jest kluczowa dla zapewnienia bezpieczeństwa instalacji elektrycznych. Akceptowalne wartości oporu powinny być zgodne z obowiązującymi normami, które zazwyczaj wskazują, że opór nie powinien przekraczać 4 omów. Wyniki powyżej tej wartości mogą sugerować problemy z instalacją uziemiającą, co może prowadzić do zagrożeń, takich jak porażenie prądem.
W przypadku, gdy wyniki pomiarów wskazują na zbyt wysoki opór, należy przeprowadzić dokładną analizę. Sprawdzenie połączeń, poprawienie kontaktu elektrod z gruntem oraz rozważenie dodania dodatkowych uziomów to kluczowe kroki, które mogą pomóc w obniżeniu wartości oporu. Regularne monitorowanie i interpretacja wyników pomiarów są niezbędne dla utrzymania bezpieczeństwa i funkcjonalności instalacji elektrycznych.
- Akceptowalna wartość oporu uziemienia nie powinna przekraczać 4 omów.
- Wartości od 1 do 4 omów są uznawane za bezpieczne dla większości instalacji.
- Wartości powyżej 4 omów wymagają natychmiastowego sprawdzenia instalacji.
Jak wykorzystać wyniki pomiarów do optymalizacji instalacji uziemiającej
Oprócz podstawowego pomiaru oporu uziemienia, wyniki tych pomiarów mogą być wykorzystane do optymalizacji i poprawy bezpieczeństwa instalacji elektrycznych. Analizując wyniki pomiarów, można zidentyfikować obszary wymagające poprawy, takie jak dodanie nowych uziomów czy zmiana lokalizacji istniejących. Warto również rozważyć zastosowanie nowoczesnych technologii, takich jak systemy monitorowania uziemienia w czasie rzeczywistym, które pozwalają na bieżąco śledzić zmiany w rezystancji i reagować na nie w odpowiednim czasie.
Przyszłość pomiarów oporu uziemienia może również obejmować integrację z systemami inteligentnych budynków. Dzięki zastosowaniu czujników i automatyzacji, można zdalnie monitorować stan uziemienia, co zwiększa bezpieczeństwo i pozwala na szybsze reagowanie na potencjalne zagrożenia. Tego typu innowacje nie tylko poprawiają efektywność, ale także minimalizują ryzyko związane z ludzkim błędem, co jest kluczowe w kontekście ochrony przed porażeniem prądem.
